Mô tả

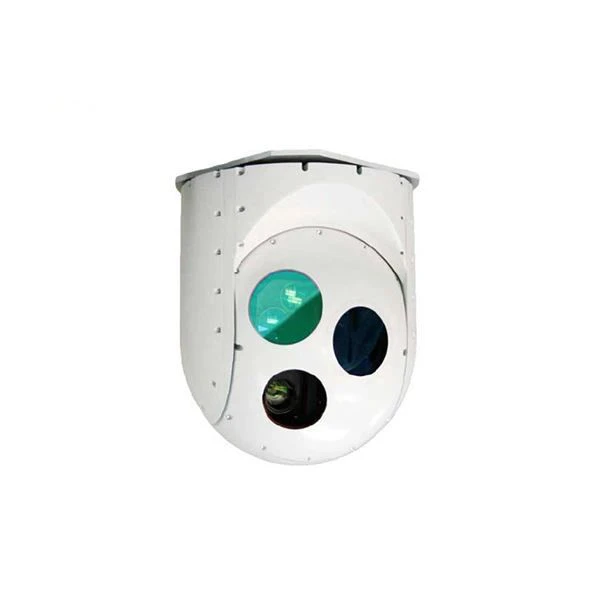

Hệ thống EO ISRT ổn định bằng con quay hồi chuyển trên không TK-3 có nền tảng bốn trục và hai bậc tự do.

Nhờ có FOV được thiết kế tốt và phần mềm chức năng của cảm biến bên trong, nó cung cấp chức năng hỗ trợ và dẫn đường trong quá trình cất cánh và hạ cánh, nhằm đảm bảo an toàn cho máy bay.

Sự tích hợp bên trong của TI, ánh sáng khả kiến, cảm biến laser có thể được sử dụng cả ngày lẫn đêm và trong điều kiện thời tiết khắc nghiệt như khói, sương mù, khói mù, v.v.

Máy bay này có khả năng trinh sát, tìm kiếm, định vị và theo dõi các mục tiêu trên biển và trên bộ; cũng như hoàn thành nhiệm vụ tấn công mục tiêu theo sự điều khiển của phi công.

Với thiết kế kết cấu được gia cố, rất phù hợp để lắp trên máy bay tốc độ cao.

Thông số kỹ thuật
Máy ảnh TI
Loại cảm biến	MWIR làm mát FPA
Điểm ảnh	640×512
Phổ	3μm~5μm
Sân bóng đá kích cỡ	15μm×15μm
MẠNG LƯỚI	Nhỏ hơn hoặc bằng 25k /F=3.0 (@25 độ )
Băng hình đầu ra	PAL CVBS, FR= 30Hz
Quang học
Tập trung khoảng cách	20mm, 60mm, 180mm, 360mm
F	2.0/4.0 (Đầu cuối)
Tập trung	Triple-FOV, vô nhiệt
Tầm nhìn	(SN) 1,5 độ ×1,2 độ (có chức năng thu phóng điện tử) (N): 3,1 độ × 2,4 độ (M): 9,2 độ × 7,3 độ (W) :27.0 độ ×21,7 độ
Phóng to	2×,4×
Cổng điều khiển/Com	RS-422
Máy ảnh ban ngày
Loại cảm biến	CCD màu
Kích thước sân	5.5μm×5.5μm
Điểm ảnh	1280×1024
Phổ	0.4μm~0.9μm
Độ nhạy(Dài)	Nhỏ hơn hoặc bằng 0.1Lx/F=2.8
Định dạng	PAL CVBS, 720P, màu, FR= 30Hz
Tầm nhìn	28,2 độ ×22,8 độ ~1,4 độ ×1,2 độ Thu phóng liên tục
Tập trung khoảng cách	Zoom quang học 14mm~280mm 20×
Phóng to	1×~8×
F #	2.8~32
Tập trung	Tự động
Phơi bày	Tự động

Cổng điều khiển & Com	RS-422
LRF
Bước sóng	1.06μm
Khoảng cách tầm xa	300m~20000m
Độ chính xác	±5m
Sự chính xác	Lớn hơn hoặc bằng 98%
Lặp lại	10Hz @ Thời gian hoạt động: 1 phút, sau đó nghỉ 2 phút
Góc chùm tia	1mrad
Cổng điều khiển & Com	RS-422
Nền tảng ổn định
Chảo	Quay liên tục 360 độ; Nghiêng -150 độ ~+20 độ
Tốc độ góc	Pan {{0}}.2 độ /S~70 độ /S; Nghiêng 0,3 độ /S~60 độ /S
Gia tốc tối đa Ang	Pan lớn hơn hoặc bằng 110 độ /S2; Tilt lớn hơn hoặc bằng 100 độ /S2
Độ chính xác vị trí góc Boresight	Xoay/Nghiêng Nhỏ hơn hoặc bằng 1 mrad(1σ)
Độ chính xác ổn định của đường ngắm	Quay/Nghiêng Nhỏ hơn hoặc bằng 0.030 mrad(1σ) (dao động 2 độ /1Hz)
Điện và Môi trường
Điện áp	28VDC (Tiêu chuẩn)
Phạm vi điện áp	28VDC~32VDC
Tiền tệ	trung bình nhỏ hơn hoặc bằng 7A; đỉnh nhỏ hơn hoặc bằng 15A
Quyền lực	điển hình Nhỏ hơn hoặc bằng 170W; đỉnh Nhỏ hơn hoặc bằng 350W
RH	Nhỏ hơn hoặc bằng 95% (25 độ)
Chống rung	GJB150.16
Chống sốc	GJB150.18
MTBF	400h
